薄膜电容器的失效分析和解决方案

点击:1983 日期:2020-11-26 选择字号:
分享到:

电容器击穿、开路、引线断裂、绝缘了破裂等使电容器完全失去工作能力的失效属致命性失效,其余一些失效会使电容不能满足使用要求,并逐渐向致命失效过渡;

电容器在工作应力与环境应力综合作用下,工作一段时间后,会分别或同时产生某些失效模式。同一失效模式有多种失效机理,同一失效机理又可产生多种失效模式。失效模式与失效机理之间的关系不是一一对应的。



薄膜电容失效分析

薄膜电容器用于二极管吸收电路,电容额定压630VDC, 电路中正常尖峰小于200V,满足降额要求。失效电容器外观良好,无损坏痕迹用LCR长测试,失效样品均无容量,引脚间呈开路状态解开电容器塑料封装,引线以及引线与喷金层焊接良好,喷金层与芯子连接部位有发黑痕迹;展开电容器芯子金属化膜,部分失效电容器金属化膜光亮平整完好,另。 部分金属化膜已经发热变形。初步判断为电路dv/dt过人导致电容器失效。测试电路中电压波形,发现dv/dt 为3000V/u s,但选用的薄膜电容器dv/dt最大值只有40V/μ s。

为验证失效模式,取批新电容器,初测正常,上机老化后,电容器80-90% 失效,排除厂家来料质量问题,确定该电容器不适合在该电路中使用。



解决方案

所有单板(包括半成品、成品以及发货产品》此位置使用的该电容器全部更换为规格的双面金属化聚丙烯山容器后问题解决。


公司优势:

1) 品牌经验:专注薄膜电容器的生产与研发,销售网络覆盖全球;

2) 系列齐全:24大薄膜电容器系列,薄膜电容器齐全厂家;

3) 增值服务:应用工程师协助选型,免费提供技术支持;

4) 硬件实力:全自动化生产设备,行业技术领先,定制仅需3天交货;

5) 成功案例:旭世牌薄膜电容器广泛应用于近300个行业,服务超过10000家客户;

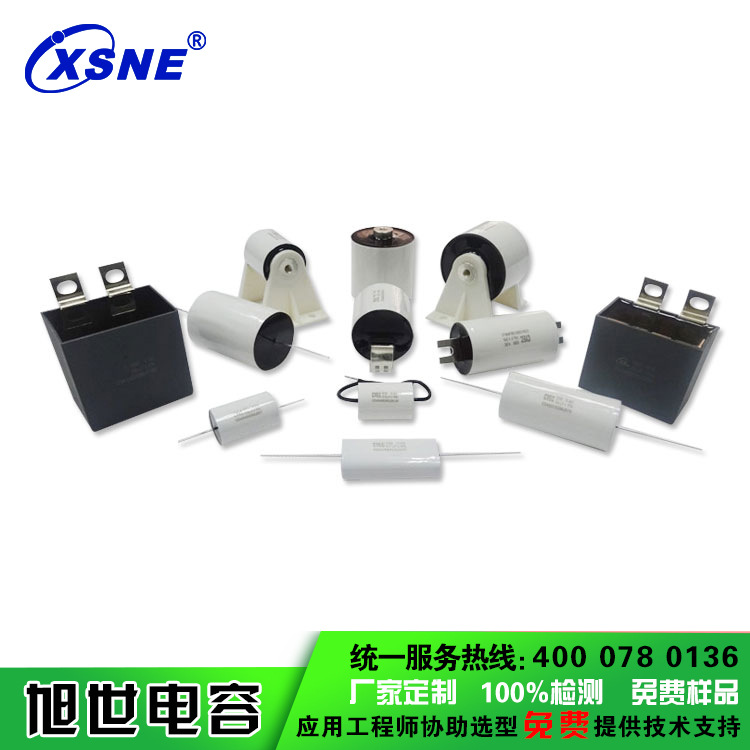

旭世产品质量值得信赖
